Простая схема детектора перехода через ноль

В многочисленных схемах, синхронизированных напряжением сети, синхронизация обычно происходит в момент перехода этого напряжения через ноль. Таким образом, для обнаружения перехода напряжения через ноль иногда необходима вспомогательная схема, например, такая как на рисунке ниже.

Здесь в момент, когда напряжение сети становится положительным после прохождения через ноль, оно на мгновение открывает управляющий транзистор. Описанная схема работает при полном напряжении сети без понижающего трансформатора, так что переход через ноль обнаруживается гораздо точнее.

Конденсатор C1 заряжается до напряжения 15 В через диоды VD1, VD3 и резистор R1 во время отрицательных полупериодов переменного напряжения сети. Этот заряд течет от С1 через светодиод оптопары в момент открытия транзистора VТ1 (BC547). Это происходит, когда потенциал линии L (фаза) становится выше примерно на 1,4 В чем потенциал линии N (ноль).

Простая схема детектора перехода через нольТок коллектора значителен, поэтому конденсатор C1 разряжается быстро, поэтому свечение светодиода оптопары будет недолгим. Это означает, что транзистор VT1 остается в открытом состоянии короткое время. При указанной емкости C1 выходной сигнал будет в низком состоянии в течение 1 мс. Это время может быть изменено, при C1 = 4,7 мкФ импульс будет длиться 10 мс.

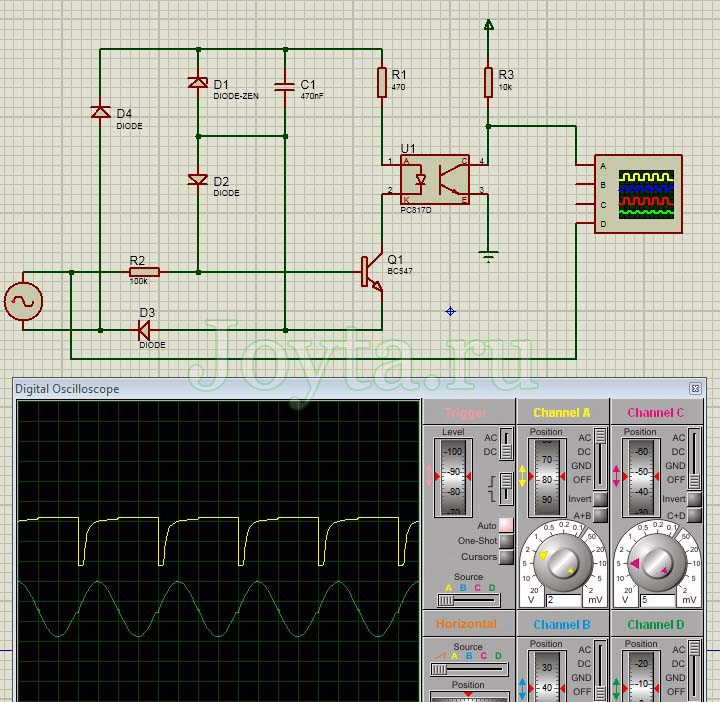

Работа схемы протестирована в Proteus:

Простая схема детектора перехода через ноль - Proteus

Схема напрямую связана с сетью, поэтому к ней нужно относиться с большой осторожностью!

Также оптопара должна быть адаптирована к напряжению сети (220В). Тип оптопары, указанный на схеме, соответствует этому требованию.
