Цифровой потенциометр на AD5116 от Analog Devices. Схема, характеристики, применение

Потенциометры, хотя и необходимы в аналоговых цепях, но они постепенно уходят в прошлое. На смену им приходят цифровые решения. В этой статье представляем модуль — цифровой регулятор напряжения, построенный на кнопочном энергонезависимом цифровом потенциометре AD5116 от Analog Devices.

Микромодуль построен на специализированном одноканальном потенциометре из семейства аналоговых устройств AD511x.

Внутренняя схема микросхемы.

блок-схема AD5116

В зависимости от типа, данные потенциометры могут управляться через шину I2C (например, совместно с Arduino) или двумя кнопками в режиме ВВЕРХ/ВНИЗ. Существуют несколько значений сопротивления (5/10/80 кОм) и различное количество шагов изменения сопротивления (32/64/128).

разновидности AD5116

Характеристики AD5116

  • Отклонение от номинального сопротивления: ±8%
  • Допустимый ток на выводах: ±6 мА
  • Температурный коэффициент: 35 ppm/°C
  • Ток потребления: 2,5 мкА макс. при 2,7 В и 125ºС
  • Полоса пропускания: 4 МГц (для 5 кОм)
  • Обновления EEPROM при включении питания: менее 50 мкс
  • Стандартное время хранения данных: 50 лет при температуре 125ºС
  • Количество циклов записи: 1 млн.
  • Напряжение питания 2,3…5,5 В
  • Встроенная адаптивная система антидребезга контактов
  • Корпус: 8-выводной корпус LFCSP
  • Диапазон рабочих температур: от −40°C до +125°C

Области применения AD5116

  • Замена аналоговых (механических) потенциометров
  • Регулировка уровня в мобильных электронных устройствах
  • Регулировка уровня громкости
  • Резисторы обратной связи в программируемых источниках питания
  • Регулирование контрастности и яркости светодиодных лент
  • Калибровка датчиков
  • Программируемые фильтры, задержки и временные константы
  • Программируемое преобразование напряжения в ток

Распиновка AD5116 и размеры

Распиновка AD5116

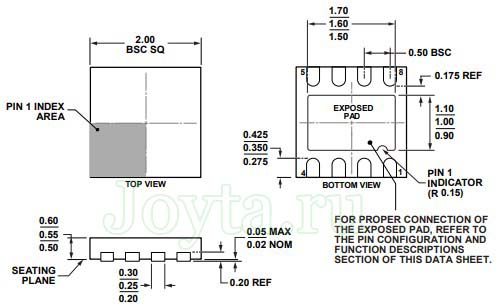

Размеры AD5116

Каждый потенциометр имеет энергонезависимую память, в которой хранятся настройки «ползунка» после выключения питания. Срок хранения данных составляет 50 лет при 1 миллионе циклов.

Схема модуля показана на следующем рисунке. Модуль собран на микросхеме AD5116BCPZ10 с сопротивлением 10 кОм с 64 шагами регулировки. Для его правильной работы требуются только развязывающий конденсатор C1 и кнопки PD/PU.

Цифровой потенциометр на AD5116

Кнопки, подключенные к входам DD1, контролируют положение ползунка, при более длительном удержание кнопки происходит быстрое изменение сопротивления в выбранном направлении.

Выводы потенциометра помечены как A/W/B. Крайние клеммы A и B подключены к источнику питания и массе модуля. Вывод с обозначением W имеет напряжение, пропорциональное его положению, и подключен к выходу модуля с обозначением OUT.

Вывод ASE отвечает за сигнализацию о достижении верхнего или нижнего предела регулировки. Изменение положения ползунка автоматически сохраняется, если кнопки не были нажаты по крайней мере в течении секунды.

Схема работает корректно с источником питания 2,3…5,5 В.
