Транзистор 2SC1345: параметры, распиновка, аналог, datasheet

Транзистор 2SC1345 — низкочастотный малошумящий биполярный транзистор NPN типа. Данный транзистор имеет высокий коэффициент усиления по току (hFE), что позволяет использовать его в схемах усиления. Транзистор 2SC1345 выполнен в пластмассовом корпусе (TО-92).

Транзистор 2SC1345: параметры, распиновка, аналог, datasheet

Параметры 2SC1345 транзистора

  • Напряжение коллектор-эмиттер Vкэ: 50В
  • Ток коллектора Iк: 100мА
  • Коэффициент усиления по току: 250-1200 (при Iк = 2мА)
  • Напряжение насыщения Uкэ: 0,5 (при  = 10мА, Iб = 1мА)
  • Напряжение база-эмиттер Uбэ: 0,75В (при Iк = 2мA, Vкэ = 12В)
  • Обратное напряжение база-эмиттер: 5В
  • Рассеиваемая мощность: 200 мВт
  • Рабочая температура: от -55°С до + 150°C
  • Полоса пропускания: 230 МГц

2SC1345 / 2SC1344 — это винтажный транзистор из Китая, который часто используется  в различных аудиоустройствах. Транзистор 2SC1345 известен своим низким уровнем шума и высоким коэффициентом усиления. Он имеет ток коллектора 100 мА и напряжение коллектор-эмиттер 50 В. В связи с этим его нельзя использовать в усилителях большой мощности.

Транзистор также имеет очень низкое напряжение базы (5 В), что делает его пригодным для низковольтных аудио или предварительных усилителей. Коэффициент усиления транзистора определяется следующей маркировкой:

  • 2SC1345D — от 250 до 500
  • 2SC1345E — от 400 до 800
  • 2SC1345F — от 600 до 1200

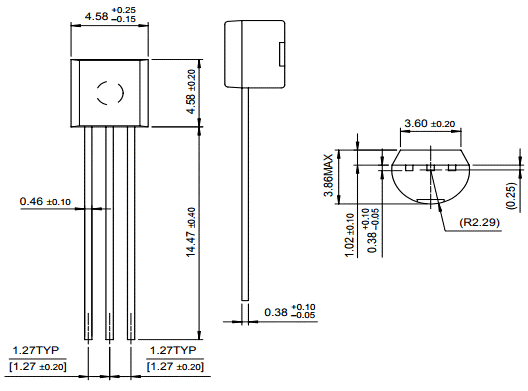

Габаритные и установочные размеры транзистора 2SC1345

Габаритные и установочные размеры транзистора 2SC1345

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров...

 Распиновка 2SC1345 транзистора

Ниже представлена распиновка транзистора 2SC1345 (ТО-92)

 Распиновка 2SC1345 транзистора

Аналог 2SC1345

  • 2SC1344
  • 2SC1815
  • 2SC2409

Скачать datasheet 2SC1345 (38,4 Kb, скачано: 18)
