TPD4E001-Q1 – четырехканальный защитный модуль от электростатического разряда (ESD)

Модуль TPD4E001-Q1 является еще одним компонентом в ассортименте Texas Instruments, предназначенный для реализации защиты высокоскоростных линий передачи данных от ESD разряда.

Он обеспечивает защиту 4 линии данных. Небольшая внутренняя емкость 1,5 пф делает его идеальным для использования в высокоскоростных интерфейсах передачи данных (USB или Ethernet).

tpd4e001-q1-chetyrexkanalnyj-zashhitnyj-modul-1

Он также подходит для работы с аналоговыми линиями в диапазоне напряжения 0,9…5,5В. Каждый из каналов содержит два TVS диода, которые перенаправляют излишнюю энергию в линию питания или массы.

основная схема включения TPD4E001-Q1

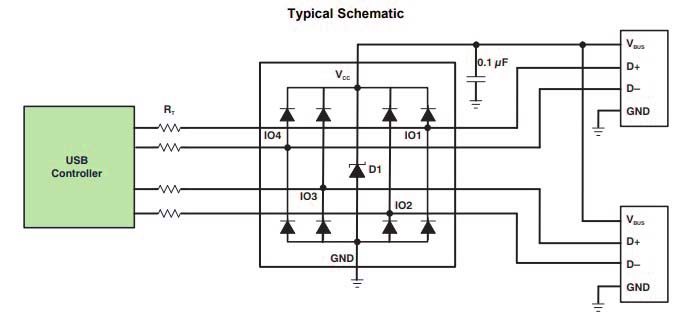

Схема включения TPD4E001-Q1

TPD4E001-Q1 обеспечивает защиту от электростатического разряда до ±5 кВ, поступающего через контактную линию и ±15 кВ по воздуху, в соответствии с требованиями стандарта IEC 61000-4-2.

Распиновка выводов TPD4E001-Q1
Распиновка TPD4E001-Q1

Помимо небольшой внутренней емкости, преимуществом TPD4E001-Q1 является очень низкий ток утечки — менее 10 нА.

Модуль TPD4E001-Q1 производиться в корпусе SOT23. Имея сертификат AEC-Q100 Класс 1, устройство может быть широко использовано в транспортных средствах и промышленном оборудовании.
