HDC2080 – датчик температуры и влажности от Texas Instruments

Компания Texas Instruments запустила в производство устройство HDC2080, являющееся датчиком температуры и влажности. Согласно намерению производителя, датчик предназначен для использования в бытовых приборах (например, увлажнителях), бытовой технике, кондиционерах и т. д.

Напряжение питания HDC2080 находиться в диапазоне 1,62…3,6В. Диапазон измерения температуры составляет -40…+125°C, а относительной влажности 0…100%. Типичная погрешность измерения составляет ±0,2% при измерении температуры и ±2% при измерении влажности.

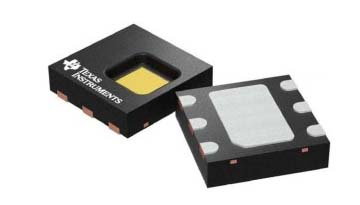

HDC2080 – датчик температуры и влажности от Texas Instruments фото

Измерения осуществляются с настраиваемым разрешением в диапазоне 9…14 бит. Измеренные параметры доступны через интерфейс I2C. Благодаря встроенным цифровым компараторам система датчика может передавать данные о превышении заданного порогового значения в родительскую систему.

hdc2080-datchik-temperatury-i-vlazhnosti-2
Типовая схема включения HDC2080

Устройство выпускается в DFN корпусе размером 3,0 мм×3,0 мм×0,8 мм.

Распиновка HDC2080
Распиновка HDC2080

При частоте дискретизации 1 Гц, датчик HDC2080 потребляет 300 нА при измерении влажности или 550 нА при измерении температуры. Для экономии питания датчик может быть переведен в спящий режим с потреблением не более 100 нА.
