TPSM84824 – миниатюрный DC/DC преобразователь с нагрузочной способностью 8 А

Texas Instruments представила чип TPSM84824, являющийся DC/DC преобразователем с нагрузочной способностью 8 А. Система включает в себя контроллер, MOSFET транзисторы, индуктивность и пассивные компоненты.

tpsm84824-miniatyurnyj-dcdc-preobrazovatel-min

Все перечисленные компоненты заключены в QFN корпусе, размером 7,5 мм х 7,5 мм×5,3 мм. Для полного функционирования требуется только 6 внешних компонентов.

TPSM84824 - типовая схема включения

Система может питаться напряжением в диапазоне 4,5 … 17 В. Выходное напряжение может быть установлено в диапазоне 0,6 … 10 В. Максимальный КПД преобразователя составляет 96%. Он может работать в диапазоне температур окружающей среды -40 … + 105 ° C.

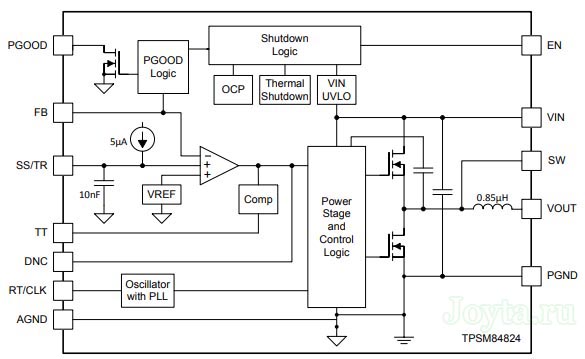

TPSM84824 - блок схема

Встроенные функции безопасности включают защиту от падения напряжения, перегрузки и перегрева. Кроме того, чип TPSM84824 имеет плавный пуск и вывод Power Good. Частота переключения может быть установлена ​​в диапазоне 200 кГц … 1,6 МГц.

В диапазоне электромагнитных помех преобразователя выполняет условия, содержащиеся в норме, EN55011 Class B.
