EnerChip RTC — серия RTC со встроенным аварийным источником питания

Cymbet  добавил в свой ассортимент семейство RTC часов  со встроенным аварийным источником питания 5 мАч и системой управления питанием, которая обеспечивает переключение между обычным аварийным источником питания, зарядкой аварийного источника и температурной компенсацией.

Семейство EnerChip RTC в настоящее время включает в себя три типа схем, которые отличаются типом встроенных часов и типом интерфейса:

  • CBC34123-M5C (часы PCF2123 производства NXP, интерфейс SPI),
  • CBC34803-M5C (часы Am0q Micro AM0803, интерфейс I2 C),
  • CBC34813-M5C (часы AM0813 от Ambiq Micro, интерфейс SPI).

EnerChip RTC - серия RTC

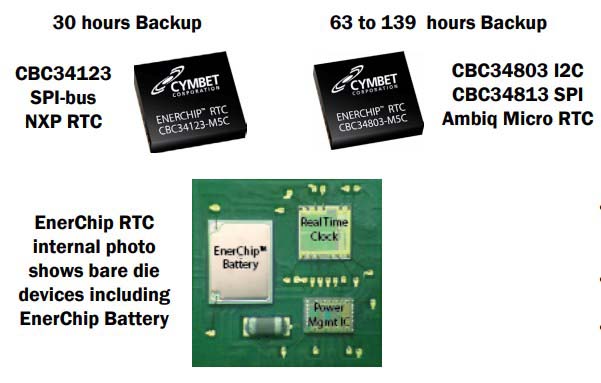

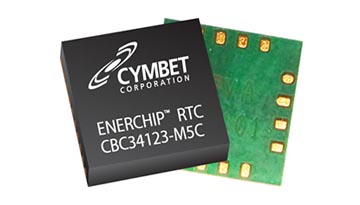

Все три системы производятся в тех же 16-контактных SMD корпусах  размерами 5 × 5 × 1,4 мм. Они обеспечивают время работы от аварийного источника > 30 часов для CBC34123 и > 120 часов для CBC34803 и CBC34803.

Кроме того, это время можно расширить, подключив к линии VCHG внешний источник питания EnerChip, также из ассортимента компании Cymbet.

enerchip-rtc-seriya-rtc-2

Его зарядка происходит автоматически после падения напряжения VDD ниже 2,5 В. Надежность внутреннего источника оценивается производителем в несколько сотен циклов зарядки.
