Усилитель TDA7375. Описание, характеристики, схема включения, datasheet

TDA7375 — это 4-канальный аудиоусилитель, работающий в «AB» классе , предназначен в основном для автомобильной аудиотехники.

Выходная мощность усилителя составляет 4×12Вт с нагрузкой 2 Ом. Усилитель также может работать в конфигурации моста, в этом случае для нагрузки 4 Ом выходная мощность составит 2×24Вт.

usilitel-tda7375-opisanie-xarakteristiki-sxema-vklyucheniya-datasheet-5

Основные характеристики TDA7375

  • Количество выходов —  4
  • Напряжение питания —  8….18 В
  • Ток —  3,5 А
  • Ток потребления в режиме ST-BY около 100 мкА
  • Рабочая температура  -40…150° C
  • Мощность при напряжении 14,4 В,  THD=10% и R= 4 Ом  — 7 Вт на 1 канал
  • Мощность при напряжении 14,4 Вольт , THD=10% и R= 4 Ом —  26 Вт на 1 канал

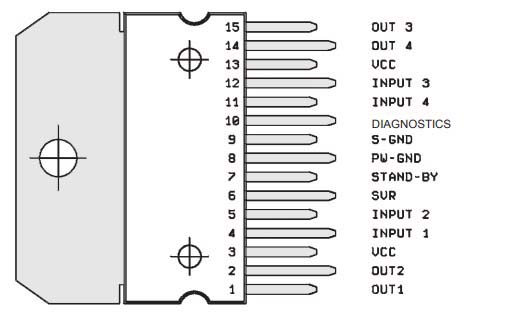

Распиновка TDA7375

usilitel-tda7375-opisanie-xarakteristiki-sxema-vklyucheniya-datasheet-6

Схема подключения TDA7375

На рисунке 1 показана стандартная схема подключения 4-канального усилителя. Для этой схемы есть печатная плата.

Цифровой аудио усилитель на TPA3118
Питание 8-24В, мощность 60 Вт...
Аудио усилитель на TDA2030
Мощность 18Вт, напряжение питания 6...12В, 1 канал...
Аудио усилитель TDA7294
Моно усилитель, размеры: 50х35х25мм....
Цифровой усилитель D класса
Микросхема: YD138-E, питание: 9-14 В, мощнос....
Аудио усилитель на TDA7379
Чип: TDA7379 + AD828, питание: 9...17,5В, мощность: 38 Вт + 38 Вт....

usilitel-tda7375-opisanie-xarakteristiki-sxema-vklyucheniya-datasheet-1

На рисунке 2 показан вариант мостового подключения усилителя TDA7375. В данном случае вместо конденсаторов C2 и C4 должны быть установлены перемычки, а громкоговорители подключаются к разъемам Out_FR и Out_FL (левый канал) и Out_RR и Out_RL (правый канал).

usilitel-tda7375-opisanie-xarakteristiki-sxema-vklyucheniya-datasheet-2

Так же необходимо замкнуть выводы 4-5 и 11-12 микросхемы TDA7375. Входной сигнал подается к разъемам InL / GND и In_R / GND.

На рисунке 3 показана схема полумостового включения. Эта схема может быть использована для создания 3-канального усилителя, в котором третий канал более мощный и может быть использован для сабвуфера.

usilitel-tda7375-opisanie-xarakteristiki-sxema-vklyucheniya-datasheet-3

Чтобы данная схема работала в этой конфигурации вместо конденсаторов C4,  C10 и C11 необходимо установить перемычки, далее замкнуть выводы 11-12 TDA7375 и подключить динамики к Out_RR и Out_RL без массы.

Усилитель 4×12 Вт на TDA7375

Для варианта усилителя  разработана печатная плата. Для удобства монтажа рекомендуется припаять конденсатор C12 после завершения установки всех элементов и после пайки и прикручивания TDA7375 к радиатору.

usilitel-tda7375-opisanie-xarakteristiki-sxema-vklyucheniya-datasheet-min

usilitel-tda7375-opisanie-xarakteristiki-sxema-vklyucheniya-datasheet-1-4

После сборки подключите источник питания с выходным напряжением 12…15В и нагрузкой около 3A.

Скачать рисунок печатной платы и datasheet TDA7375 (131,2 KiB, скачано: 950)
