Простые бинарные часы на микроконтроллере. Схема

Возможно, кто-то еще помнит, как выглядели панели управления первых электронно-вычислительных машин (ЭВМ). Сегодня их можно увидеть только на архивных фотографиях. Длинные ряды лампочек, которые мелькали на первый взгляд хаотично – завораживали энтузиастов электроники тех лет.

Представленная в данной статье конструкция бинарных часов поможет воссоздать атмосферу прежних лет.

Принципиальная схема простых бинарных часов показана на рисунке 1. Схема построена на базе микроконтроллера ATmega48. В схеме часов нет внешнего модуля реального времени (RTC), что в свою очередь несколько снижает стоимость устройства.

Простые бинарные часы на микроконтроллере. Схема

При возможном сбое питания от внешнего источника, отсчет времени поддерживается встроенной батарей типа CR2032, при этом светодиоды отключаются. Для обнаружения питающего напряжения от внешнего блока питания используется схема с транзистором VT1 (BC847).

Простые бинарные часы на микроконтроллере. Схема

Если на клеммах разъема питания есть напряжение, то оно проходит через диод D1 в результате чего транзистор входит в состояние насыщения, а на вход PC0 микроконтроллера подается логический ноль, который запускает работу светодиодов.

Индикация текущего времени (часы, минуты и секунды) реализована с помощью трех линеек светодиодов. Управление светодиодами происходит методом мультиплексирования, что снижает потребление электроэнергии и уменьшает количество используемых выводов микроконтроллера.

Просмотр осуществляется только в формате 24 часа. Для отображения количества минут и секунд необходимо 6 светодиодов, а для часов 5 светодиодов.

Микроконтроллер ATmega48V-10AU способен работать при пониженном питании вплоть до 1,8В, что является большим преимуществом. Кроме того, ATmega48V-10AU потребляет меньший ток. Частота тактового сигнала стабилизируется кварцевым резонатором на 4 МГц, который одновременно является эталоном для отсчета времени.

Установка текущего времени (часы и минуты) осуществляется с помощью кнопок SW2 и SW1 соответственно. Счетчик секунд обнуляется при нажатии на любую из кнопок.

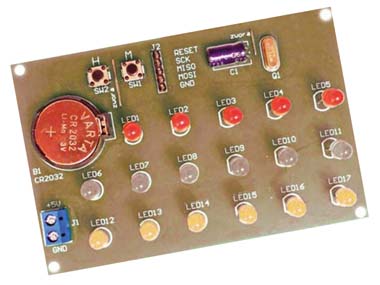

Стоит отметить, что эти кнопки неактивны при работе от резервной батареи, чтобы предотвратить возможность непреднамеренного изменения времени. Часы собраны на односторонней печатной плате размером 103мм×67мм.

плата бинарных часов

При программировании микроконтроллера, необходимо установить работу микроконтроллера от внешнего кварцевого резонатора 4 МГц и отключить деление тактовой частоты на 8 (этот бит называется CKDIV8).

После правильной сборки часы начинают работать сразу и должны показать 00:00:00.

Питание схемы осуществляется от источника питания с напряжением +5 В. Резервное питание – батарея типа CR2032 не является обязательной, она только поддерживает отсчет времени после пропадания питания от сети.

Потребление тока от батареи составляет около 1,5 мА. При емкости аккумулятора порядка 200 мАч, ее должно хватить на 5 и более дней работы микроконтроллера, что является достаточным в типичных ситуациях.

Как уже упоминалось, отображение времени осуществляется в двоичной системе исчисления. Старшие биты расположены слева, а младшие справа. На часах намерено нет подписи часов, минут и секунд, чтобы людям непосвященным было сложно угадать принцип работы часов.

Вопреки расхожему мнению, через некоторое время, чтение информации с бинарных часов становится обычным делом, как и в случае с десятичной системой исчисления, которую мы используем каждый день.

Пример чтения времени показан на рисунке ниже.

prostye-binarnye-chasy-na-mikrokontrollere-sxema-2

Верхний ряд - это часы, средний минуты и нижний секунды.

Текущее время 21:14:59

Часы = 16 + 4 + 1 = 21

Минуты = 8 + 4 + 2 = 14

Секунды = 32 + 16 + 8 + 2 + 1 = 59

Скачать рисунок печатной платы и прошивку (65,7 Kb, скачано: 49)
