Датчик температуры DS18B20. Описание, характеристики, подключение, распиновка, datasheet

DS18B20 - цифровой датчик температуры фирмы Dallas. Отправляет данные о температуре, используя только один цифровой вывод и специальный протокол, называемый 1-Wire. Вы можете подключить несколько датчиков к одному контакту. Датчик измеряет температуру в градусах Цельсия.

фото DS18B20

Технические характеристики DS18B20

  • Датчик можно питать напряжением от 3 до 5,5В
  • Датчик может измерять температуру от -55 до 125 °C
  • Датчик имеет цифровое разрешение от 9 до 12 бит
  • Точность измерения +/- 0,5 °C в диапазоне от -10 до 85 °C
  • Точность измерения: + /- 2 °C для диапазона от -55 до 125 °C
  • Дрейф измерения +/- 0,2 °C

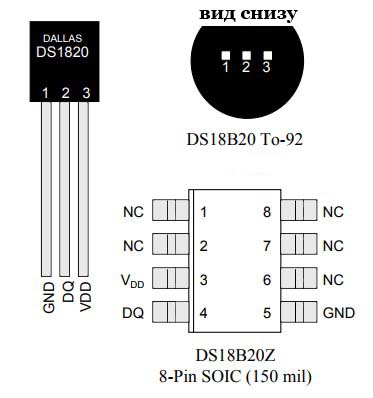

Распиновка DS18B20

Распиновка DS18B20

Схема подключения DS18B20

datchik-temperatury-ds18b20-opisanie-3

Что такое разрешение?

В технических характеристиках сообщается, что датчик DS18B20 может измерять температуру с различным разрешением. Разрешение - это как у линейки: миллиметры между сантиметрами. Так же и c разрешением у DS18B20 - это шаг между последовательными ступенями градусов Цельсия.

Разрешение выбирается с помощью количества бит. Диапазон выбора от 9 до 12 бит. Выбор разрешения влечет за собой определенные последствия. Чем выше разрешение, тем дольше придется ждать результат измерений.

datchik-temperatury-ds18b20-opisanie-4

Для 9 битного разрешения есть 2 шага между последовательными уровнями:

  • 0,0 °C
  • 0,5 °C

То есть, вы можете прочитать температуру с разрешением 0,5 °C. Для 9 битного разрешения время измерения составляет 93,75 мс. То есть, вы можете выполнять 10,6 измерений в секунду.

Для 10 битного разрешения есть 4 шага между последовательными уровнями:

  • 0,0 °C
  • 0,25 °C
  • 0,5 °C
  • 0,75 °C

В этом случае мы считываем температуру с разрешением 0,25 °C. Время измерения для 10 битного разрешения составляет 187,5 мс, что позволяет выполнить 5,3 измерений в секунду.

Для 11 битного разрешения есть 8 шагов между последовательными уровнями:

  • 0,0 °C
  • 0,125 °C
  • 0,25 °C
  • 0,375 °C
  • 0,5 °C
  • 0,625 °C
  • 0,75 °C
  • 0,875 °C

То есть разрешение составляет 0,125 °C. Время измерения для 11 битного разрешения составляет 375 мс. Это позволяет выполнить 2,6 измерения в секунду.

Для 12 битного разрешения есть 16 шагов между последовательными уровнями:

  • 0,0 °C
  • 0,0625 °C
  • 0,125 °C
  • 0,1875 °C
  • 0,25 °C
  • 0,3125 °C
  • 0,375 °C
  • 0,4375 °C
  • 0,5 °C
  • 0,5625 °C
  • 0,625 °C
  • 0,6875 °C
  • 0,75 °C
  • 0,8125 °C
  • 0,875 °C
  • 0,9375 °C

Следовательно, разрешение составляет 0,0625 °C. Время измерения для 12 битного разрешения в районе 750 мс. То есть вы можете сделать 1,3 измерений в секунду.

Что такое точность измерения?

Ничто в мире, и особенно в электронике, не является совершенным. Можно только приближаться к совершенству, тратя все больше и больше денег и сил. Так же и с этим датчиком. Он имеет некоторые неточности, о которых вы должны знать.

В технических характеристиках сказано, что в диапазоне измерения от -10 до 85 °C датчик DS18B20 имеет точность на уровне +/- 0,5 °C. Это значит, что, когда в комнате у нас температура 22,5 °C, то датчик может вернуть нам результат измерения от 22 до 23 °C. То есть, может показать на 0,5 °C больше или меньше. Все это зависит от индивидуальной характеристики датчика.

 ds18b20 точность измерения

В диапазоне от -55 до 125 °C погрешность измерения может возрасти до +/- 2 °C. То есть, когда вы измеряете что-то с температурой 100 °C, то датчик может показать температуру от 98 до 102 °C.

Все эти отклонения могут несколько отличаться для каждой температуры, но при измерении одной и той же температуры, отклонение всегда будет одинаковым.

Что такое дрейф измерения?

Дрейф измерения - это наиболее худшая форма неточности. Суть дрейфа измерения заключается в том, что при измерении постоянной температуры - при одном измерении датчик может показывать одну температуру, а при последующем другую (на величину дрейфа).

дрейф ds18b20

Дрейф датчика температуры DS18B20 +/- 0.2 °C. Например, когда в комнате постоянная температура составляет 24 °C, датчик может выдавать результат в диапазоне от 23,8 °C до 24,2 °C.

Скачать datasheet DS18B20 (379,0 Kb, скачано: 437)
