Диммер для лампы накаливания своими руками. Схема и описание

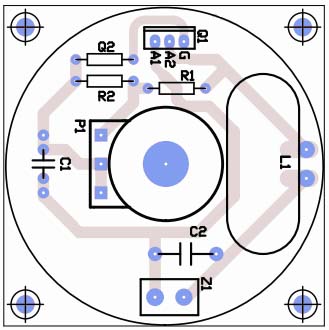

Основной функцией предлагаемой схемы является регулировка яркости свечения ламп накаливания, питаемых от электросети 220В. Печатная плата разработана таким образом, чтобы она помещалась в распределительную коробку, заменив собой стандартный выключатель освещения.

Без дополнительного радиатора схема может управлять нагрузкой до 200 Вт, а в случае применения дополнительного охлаждения, мощность лампы зависит в основном только от допустимого тока используемого симистора.

dimmer-dlya-lampy-nakalivaniya-svoimi-rukami-sxema-i-opisanie-min

Регулирование яркости свечения ламп накаливания не является единственным применением данного устройства. Его можно также использовать для плавной регулировки мощности других потребителей переменного тока, а также для регулировки мощности коллекторных двигателей (например, дрели, шлифовальной машины). Схема может способствовать получению значительной экономии в потреблении электроэнергии.

Характеристики диммера для лампы накаливания

  • максимальная нагрузка 2,5 кВт
  • низкий уровень создаваемых помех
  • возможность работы в качестве регулятор оборотов или как диммер для традиционных ламп накаливания
  • размеры печатной платы: 55 х 55 мм
  • питание: 220 вольт

Регулировка мощности потребителей переменного тока не является легким делом. Самым простым, но и одновременно наименее эффективным способом является применение сопротивления, включенного последовательно с нагрузкой. Однако при этом плавная регулировка мощности в данном случае практически невозможна.

Раньше частным случаем такого способа регулирования было включение термистора последовательно с лампой накаливания малой мощности, например, ночника. В этом случае использовались термисторы большой мощности, применяемые в ламповых телевизорах для защиты нитей накаливания от повреждения в момент включения питания. Это было довольно привлекательным решением, но в настоящее время, подобные термисторы трудно найти.

Другой, пожалуй, лучший метод регулирования мощности нагрузки 220В является применение автотрансформатора (ЛАТР). Это решение практически лишено недостатков, за исключением двух: высокой стоимости автотрансформатора и его больших размеров. Зато огромным преимуществом применения так называемых автотрансформаторв, является получение на выходе неизмененного синусоидального сигнала и возможность повышения или понижения напряжения.

Автотрансформатор, схема которого можно видеть на рисунке ниже, является бесценным инструментом в мастерской радиолюбителя. Он позволяет тестировать устройства, питаемых от электрической сети и проверять их устойчивость от перепадов питающего напряжения.

dimmer-dlya-lampy-nakalivaniya-svoimi-rukami-sxema-i-opisanie-2

Мы же рассмотрим дешевую и простую схему, работающую по принципу фазного регулирования. Как видно, схема очень простая и состоит всего из нескольких элементов. Самым интересным из них является динистор DB3 (Diac). Применение именно этого элемента позволило разработать простую схему.

Принцип действия динистора заключается в следующем: он не проводит ток пока напряжения на нем ниже определенного порогового значения, как правило 12…20В. Однако, если это напряжение будет превышено, динистор начинает проводить ток пока напряжение не упадет до значения близкого к нулю. Второй, очень важной особенностью диака является тот факт, что полярность напряжения для него совершенно не имеет значения, что позволяет применять этот элемент в цепях переменного тока.

Действие этого полезного радиокомпонента лучше всего иллюстрирует следующий рисунок.

dimmer-dlya-lampy-nakalivaniya-svoimi-rukami-sxema-i-opisanie-4
Давайте теперь обсудим работу нашего диммера. Анализ его работы мы начнем в момент перехода сетевого напряжения через ноль, когда напряжение на конденсаторе C1 также близко к нулю. Напряжение в сети начинает нарастать, заряжая конденсатор C1 через резистор R1 и потенциометр P1.

dimmer-dlya-lampy-nakalivaniya-svoimi-rukami-sxema-i-opisanie-1

Понятно, что скорость заряда зависит от величины последовательно соединенных сопротивлений R1 и P1, и, следовательно, с помощью потенциометра P1 можно изменять эту скорость в широких пределах.

dimmer-dlya-lampy-nakalivaniya-svoimi-rukami-sxema-i-opisanie-5

В какой-то момент напряжение на конденсаторе C1 достигает значения пробоя динистора. Динистор разряжает конденсатор через управляющий вывод симистора Q1. Симистор открывается, включая нагрузку замыкает цепь заряда конденсатора С1 предотвращает его перезарядку.

При следующем переходе напряжения через ноль, симистор выключается, конденсатор C1 снова начинает заряжаться, и весь цикл повторяется сто раз в секунду. Понятно, что чем меньше зарядится конденсатор C1, тем меньше по времени будет открыт симистор и соответственно меньшая мощность поступит на нагрузку.

dimmer-dlya-lampy-nakalivaniya-svoimi-rukami-sxema-i-opisanie-3

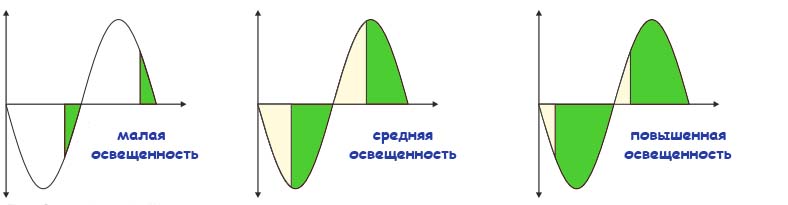

Таким простым способом мы получаем плавную регулировку мощности практически от 0 до 99%. Работу схемы лучше всего иллюстрирует следующий рисунок. Дополнительные два элемента, дроссель D1 и конденсатор С2, служат для устранения серьезного недостатка схемы: генерации радиопомех помех.

В схему добавлен резистор R2 (его значение необходимо подобрать). Назначение данного резистора — поддерживать нить накала лампы в «теплом» состоянии. Это хороший способ увеличить срок службы ламп накаливания, которые чаще всего перегорают в момент их включения, поскольку холодная нить имеет низкое сопротивление. При использовании резистора R2 протекающий через лампу ток, ничтожно мал.

Внимание. Диммер во время работы находится под опасным для жизни напряжением сети 220 вольт! Монтаж и настройку производить только при полном отключении от сети. Если вы не уверены в своих силах, то попросите помощь в сборке данного устройства более опытного специалиста.
